XJP-4200电缆综合探测仪技术
产品概述
电缆故障一直是困扰电缆维护者的难题，XJP-4200电缆综合探测仪是专为通讯部门测试供电电缆故障而设计，整套仪器在设计上加强了抗干扰能力，以克服基站等处的强磁场干扰。考虑到通讯部门电缆故障的多样性，增加多种组合测试方法，丰富了测试手段，真正使测试电缆故障成为简单、容易解决的事情。
仪表组合图片如下
|
发射、测距二合一主机 |
智能型高压一体化发生器 |
|

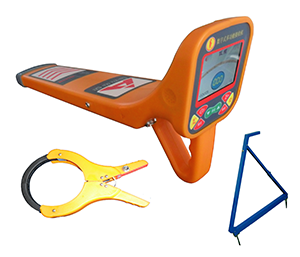

寻径及故障定位仪 |

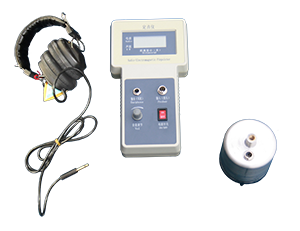

声磁同步定点仪 |
主要功能
低压部分：
电缆路径查找
用途：在未知地埋电缆走向的情况下，准确找到电缆的路径。
优势：可以通过信号大小和声音的缓急双重判定电缆的正确走向，特别是可以带电寻径。
电缆埋深测试
用途：准确找到电缆路径的前提下，测试出电缆的埋深，方便开挖。
优势：通过直读法和80%法来更准确的判定出电缆埋深。
测距功能
用途：电缆全长测试，故障点距离测试。
电缆故障定位（跨步电压法）
用途：用于查找和定位故障点。包括电缆破皮、短路、开路等。
优势：和同类仪表相比测试更快速、操作更简单、定位更精确。
电缆识别
用途：用于48-10KV电缆在线运行或停运电缆的识别及对线。
优势：可以带电识别，此功能是目前国内市场上最先进的技术。
绝缘测量（市面上独有的功能）
用途：用于测量电缆的绝缘电阻，具有电子摇表-兆欧表功能（测试电缆的阻抗），快速做电缆故障类型分析和判断。
优势：一键测量，操作简单，显示直观，可保存八个测量数据。
高压部分：
一体化高压信号发生器
用途：提供高阻故障测距、定点的能源。
优势：完全一体化仪器，无任何外置设备，升压、放电过程全自动，安全系数高电缆高阻故障精确定位（声磁同步法）
用途：用于准确定位电缆的高阻故障和对土壤无泄漏的故障。
优势：工程塑料机箱、专利探头。利用仪器发生高压脉冲击穿故障点，通过声磁同步法精确定点；此法直观准确。
主要特点
1. 测距单元与发射机二合一，彩色、触摸屏，该功能是市面上独有的；
2. 测距、寻径、定点为一体的全数字机专利技术；
3. 具有低压脉冲测距法，自动判断故障距离，测试中没有盲区；
4. 独有的区域判断法、相间短路法及“软故障”定位法；
5. 8寸彩色液晶显示，触摸操作模式；
6. 独有的电子摇表功能，判断故障轻松简单；
7. 独有的故障箭头指示，测试清晰明了；
8. 大屏幕彩色液晶定位仪，显示清晰，定位可靠；
9. 多种故障定位模式：跨步电压法、声磁同步法、相间短路法、软故障定位法、区域判断法。
10. 便携轻巧、使用方便、查找快捷；
11. 内置充电电池，测试时不需市电；
12. 内置欧姆表可测量电缆环路电阻，能达到500V电子兆欧表测试功能；
13. 具有背光功能适合夜间操作；
14. 具有电缆识别和故障定位两种功能；
15. 连续自动阻抗匹配；
16. 高压部分具有电压调节及自动稳压功能，放电自动指示。
17. 高压部分具有开路、短路自动保护功能。
18. 高压部分具有大屏幕彩色液晶显示器，输出电压值为真实高压直读显示。
19. 高压放电设备功能完善可靠，箱体采用工程塑料绝缘材料，操作绝对安全。
20. 声磁同步定点仪采用全数字四段滤波，抗干扰能力强，直显故障点距离。专利技术探头，全模具压铸工程塑料机壳。
