240V高可靠直流UPS系统

产品型号：

产品描述：

240V高可靠直流UPS系统可广泛应用于数据中心、局站机房电源和通信基站，是一种技术路线创新的高可靠不间断供电系统。它除了具备和达到UPS不间断供电的全部性能外，具有优良的功率因数，很低的谐波成分和很高的系统效率外，还具备了现场在线直接扩容升级和日常维护简便的特点。其人机界面采用触摸屏，操作简单，显示直观，蓄电池组单体管理检测、输出配电绝缘监测、分支路漏电选线、声光告警及历史数据查询追溯等各种功能完善齐备。关键节点失效安全容错设计，采用多种旁路备份冗余技术，是目前不间断电源系统中具有高可靠、高效率、适应性强、面空调、少维护特点的安全绿色升级换代创新产品。

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

数量

库存:

所属分类

返回列表



资质文件

产品描述

参数

技术参数

240V高可靠直流UPS系统技术原理

本系统由输入整流柜和充电控制柜组成。三相市电进入主变压器整流后供给直流母线。同时由N+1高频开关整流器组成的蓄电池组充电回路对1至4组蓄电池组进行充电。蓄电池组进入浮充状态时，只有一台整流器值班充电，其余整流器休眠，24小时自动轮换。蓄电池组进入均充状态时，整流器全部工作。市电停电或电网电压低于或高于允许值（小于323VAC或大于418VAC）或缺相时，蓄电池组通过高速直流静态开关向直流母线直接供电。为更好的在线安全检测和维护蓄电池组，本系统配有二次下电单元选件。通过触摸屏操作变压器降压输出使蓄电池组放电，至设定值时自动恢复至市电供电状态。期间蓄电池组监测单元将初期放电瞬间的下凹部分数据高密度采样捕获，1分钟后正常采用，其数据在后台处理比较时能真实有效地判断蓄电池组各单体运行的健康状况。二次下电是系统在线的蓄电池组放电试验（即使蓄电池组有故障也不会出现输出断电状况，是一种值得用户推崇的检测手段）。系统全部工况数据采录备份完整，可联网，可外送。

240V高可靠直流UPS系统技术特点

采用工频变压器多脉波整流为主回路供电，电路变换环节少，故障低，效率高，寿命长，功耗低，带载能力强。节能效果显著，可全载冷启动，支持长期满载工作。系统与电网全隔离，耐冲击抗干扰浪涌能力强，可靠性高。
高频开关整流器仅供蓄电池组充电，且轮换工作休眠体制设计，MTBF（平均无故障工作时间）指标比以往设备可提高一倍以上。
二次下电功能，能有效地实现蓄电池组在线维护计划，并能准确地在最早时刻发现不良单体，彻底消除蓄电池组隐患。
扩容升级均可在线实施，系统工作时能在线更换添加撤移输入整流柜或充电控制柜，可保证施工期间不间断供电，实现了日常维护和维修无瓶颈障碍。
系统发热量较其它产品要低30%以上，有效降低了空调负荷。系统满载时噪声低于45分贝。
系统支持多组蓄电池组投入，多路交流供电输入整流柜冗余配置的技术方案（相当于UPS并机），可进一步提升系统可靠性，加大带载能力。

扫二维码用手机看

240V高可靠直流UPS系统参数及技术指标

项目	参数指标
规格型号	2100		2200			2400		2600			2800		21000			21200
输出功率KW	25		50			100		150			200		250			300
交流输入	380VAC（+10%～-15%）（45～65Hz）（三相五线制）
功率因数	大于等于0.99（全载）
谐波成分	小于等于5%（全载）
效率	大于等于97%
直流输出电压范围	216VDC～288VDC
输出电流A	100	200			400		600		800			1000		1200
输入整流柜体积mm	一体化柜				8008002200				12008002200
输入整流柜重量kg					800		950		1150			1250		1350
充电控制柜体积mm	8008002200
充电控制柜重量kg	300	450		250			350			450		550			650
环境温度	-25℃～45℃
相对湿度	小于等于95%无冷凝
噪声	小于45分贝（满载）
安规	系统满足IEC60950要求
防护	结构IP20塑胶件V-1以上防火等级
海拔高度	小于等于2000M
电磁兼容	符合GB9254-1988
其它	没有导电尘埃和腐蚀性气体，没有爆炸危险
后背支持时间	视电池容量标配30分钟，可扩展至60～240分钟

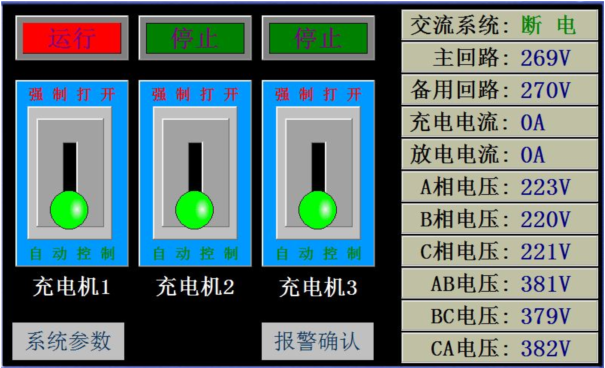

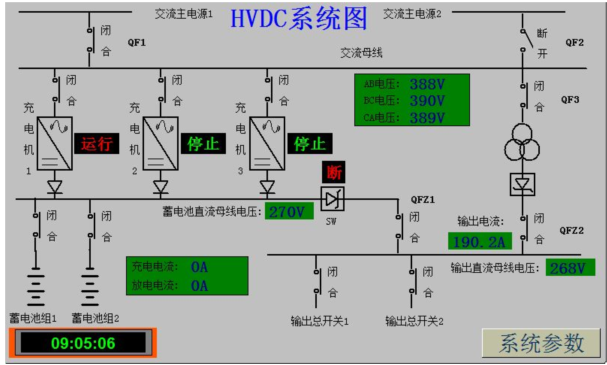

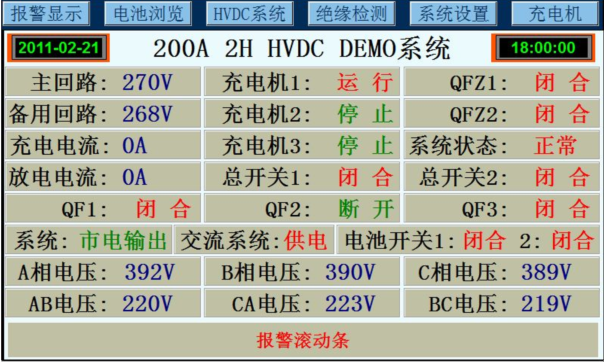

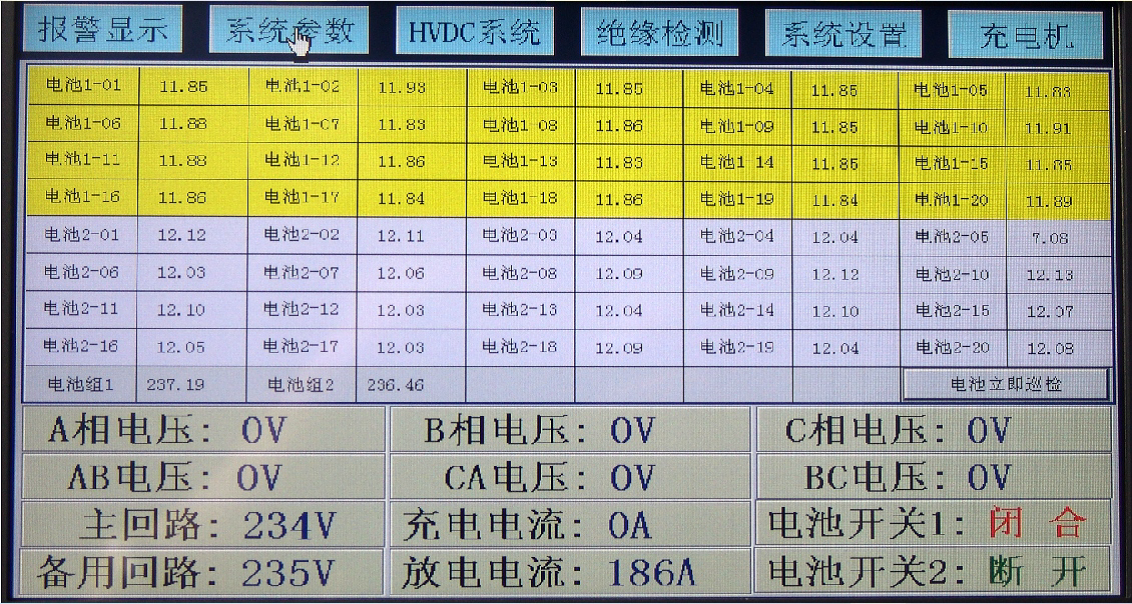

工作原理示意图及子画图

工作原理示意图及子画图

订货说明

用户说明现场可供一路市电还是两路市电。
目前的装机容量及远期规划容量。
蓄电池组单体标称额定电压，蓄电池组支持时间和组数，每组电池的数量和容量。
直流输出路数和容量，分支路数量及各分支路容量。
输入、输出及电池组线缆的引出方式（上进线或下进线）。
