BMMS蓄电池监测系统

产品型号：

产品描述：

电压精度：0.05%以上，否则无法准确测试电池内阻。高精度万用表验证监测设备的实际电压测量精度。

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

数量

库存:

所属分类

返回列表



资质文件

产品描述

参数

技术参数

蓄电池监测系统的主要作用

1.   实现蓄电池的智能管理；
2.   掌控安全风险；
3.   简化蓄电池日常维护工作；
4.   减少电池故障，延长电池寿命。

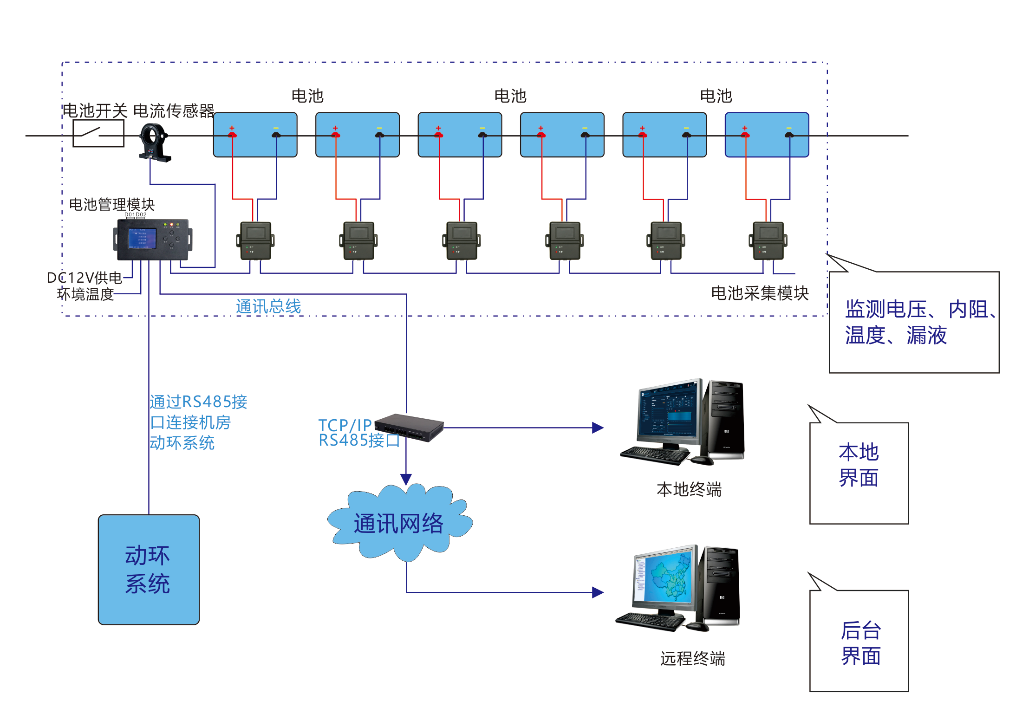

系统结构

系统的主要功能

1.   组网：将蓄电池组纳入动力环境监控系统，同时能独立组网，实现对蓄电池组的全面监测和统一智能管理。
2.   告警和预警：及时发现电池故障并发出告警，智能分析提前预警。
3.   自动维护（高配）：浮充状态下进行自动均衡维护，对欠充电池自动进行补偿充电，使每节电池始终处于最佳活性状态，保持电池组电压均衡，防止电池长期欠充硫化或长期过充失水。从而减少电池故障，延长电池寿命。
4.   现场液晶显示、监测数据查询、声光告警、参数设置、手动内阻测试、现场大容量数据存储。
5.   通信接口及协议：2路上行RS485、2路干接点、1路以太网口、2路下行RS485 开放式标准MODBUS协议
6.   B/S架构的后台监控软件，网页方式浏览、配置手机AAP。
7.   告警推送：支持邮件、短信、微信方式。
8.   实时数据展示方式：列表（数据表格）和图表（柱状图和趋势图），选择任何一节电池参数可自动生成24小时内的历史曲线图。
9.   软件具有权限管理、资产管理、告警管理、历史数据查询、分析、报表功能。

系统主要监测的参数、指标和精度

1.   蓄电池组充放电状态监测：（充电、放电、浮充）
2.   蓄电池组总电压监测：范围0～600V 精度<0.2%
3.   充放电电流监测：范围0～1000A 精度<1%
4.   各单体电池电压：范围2V 1.5～3V 12V 8～16.5V 精度<0.05%
5.   各单体电池内阻：范围0～65535μΩ 测量精度<2% 重复精度<1%
6.   各单体电池温度：-35℃～+125℃ 精度<0.5℃
7.   各单体电池的漏液监测（高配）：每个极柱周围布置电池漏液传感器，准确定位极柱漏液电池。

关键功能和指标及验证方法

1.   内阻监测：内阻是准确定位故障电池，判断容量可靠性的关键指标。如果内阻测试不准，电池监测系统作用不大。
内阻精度验证：
1) 电压精度：0.05%以上，否则无法准确测试电池内阻。高精度万用表验证监测设备的实际电压测量精度。
2) 标准电阻验证：采用小于1mΩ的标准电阻（一般采用分流器）安装在电池上进行实际测试仪器精度。
3) 用福禄克或日置内阻仪作为标准表对监测设备进行测量精度验证。
2.   自动维护（高配）：减少电池故障，延长电池寿命。
3.   漏液监测（高配）：电池漏液容易导致火灾事故，漏液监测非常必要。
4.   取电方式（高配）：一般电池监测设备会从被测电池取电，容易导致被测电池长期小电流放电而损伤；如果电池没有浮充的情况下长期使用严重损坏被测电池。高配的电池监测系统，监测设备会采用外接不间断电源独立供电。
5.   保护：过压、过流、过温保护、短路、反接保护等。

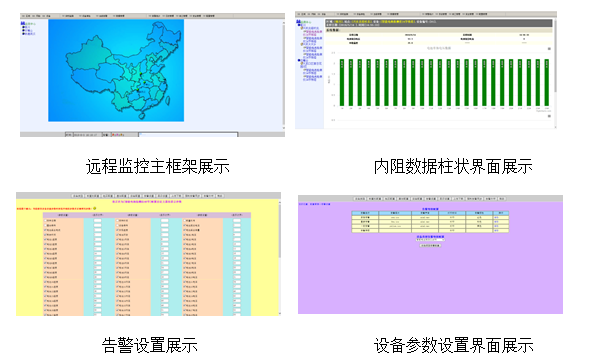

管理软件

扫二维码用手机看

市场常见蓄电池监测系统与我公司高低配置系统方案的对比

序号	功能参数	市场常见监测系统	（低配）	（高配）
1	内阻	测量精度不够，不能准确测量内阻，无法通过标准电阻和福禄克内阻仪验证，测量数据不可靠。	能够准确测量电池内阻，可以通过标准电阻和福禄克内阻仪验证，内阻测量精度<2%，重复精度<1%	能够准确测量电池内阻，可以通过标准电阻和福禄克内阻仪验证，内阻测量精度<2%，重复精度<1%
2	自动维护	无	无	有（标配），电压均衡度<20mV
3	定位漏液电池	无	有（选配）	有（选配）
4	取电方式	被测电池取电	被测电池取电	独立供电
5	保护	过流保护	过压、过流、过温短路、反接保护	过压、过流、过温短路、反接保护
6	总电压	精度<0.5%	精度<0.2%	精度<0.2%
7	电流	精度<1%	精度<1%	精度<1%
8	单体电压	精度<0.3%	精度<0.05%	精度<0.05%
9	单体温度	精度<1℃	精度<0.5℃	精度<0.5℃
10	SOC	精度<10%	精度<5%	精度<5%
11	SOH	精度<10%	精度<5%	精度<5%
12	接口、协议	1路RS485 MODBUS	2路RS485 MODBUS	2路RS485 1路网口MODBUS
13	干接点	无	2路	2路
14	阻燃	无	设备和所有连接线缆都阻燃	设备和所有连接线缆都阻燃
15	监控软件	C/S架构较多	B/S架构手机APP	B/S架构手机APP
16	告警推送	一般短信较多	邮件、短信、微信	邮件、短信、微信
17	资产管理	无	有	有
18	数据展示、查询分析、报表功能	弱	强	强
19	现场显示	一般无	3.2寸彩屏	7寸触摸彩屏
20	设备故障指示灯	一般无	有	有
21	现场大容量数据存储	一般无	无	8G SD卡

系统参数

电池监测范围	2V：1.5V~3.0V 12V：8~16.5V 电压监测精度：±0.05%
内阻测试精度	±2%+5μΩ 内阻重复测量精度：±1%+5μΩ
电流监测范围	0~±1000A（50A,150A,300A,500A,1000A可选）电流监测精度：±1%
温度监测范围	-20℃~+85℃ 温度测量精度：±0.5℃
数据刷新频率	<1s
输入绝缘电阻	≥10MΩ，600V
通讯参数	波特率（4800/9600/19200/38400bps）可设
尺寸	管理模块：135mm×80mm×26mm 单节模块：85.4mm×68mm×30.5mm
工作电源	外接 DC12V
工作环境	温度：-20℃~60℃，湿度10%~80%，无冷凝
