电缆测温系统（DTS -100）

电源系列

DB-TINDA12PW24P33-OUS04型环保智能数字屏蔽器

电缆测温系统（DTS -100）

产品型号：

DTS -100

产品描述：

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

数量

库存:

所属分类

返回列表



资质文件

产品描述

参数

技术参数

系统概述

温度是一个重要的物理量，很多重要的物理、化学过程都要求在一定的温度条件下才能正常进行。所以对温度的准确测量和有效控制已成为科学研究和生产实践中的重要课题。目前，市场上用于温度测量、温度监控的产品种类繁多，技术实现方式各不相同，光纤传感器以其能抵御强烈电磁干扰、防潮防辐射，以及本质安全等特性，在检测领域越来越受重视。
电缆测温系统主要采用先进的分布式光纤传感技术，实现对监测终端、设备管道运行状态以及其他高压设备的温度的实时监测，提前发现监测管道、线缆及设备运行中的温度异常现象，发出预警，大大降低事故发生率，减少由于设备温度异常带来的各种经济损失。
系统采用全新的设计，具有优良的性能指标及系统稳定性；系统检测灵敏度高，一致性和重复性好，可进行分布测量，测量精度高；应用现场无电检测，本质安全，抗电磁干扰，防雷击。

系统组成

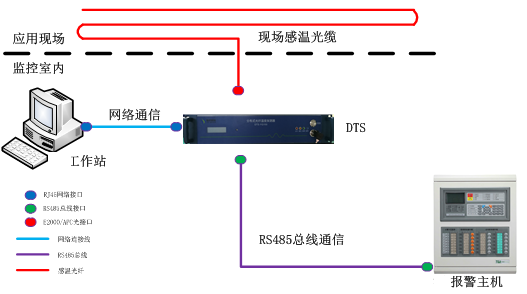

电缆测温系统主要由感温光缆、DTS及火灾报警控制器组成，下图为产品结构组成示意图。

光缆由感温光缆和连接光缆组成，由于感温光缆本质安全防爆、防雷，它可安装在危险区（如石化储罐现场），感知现场的温度信息；信号处理单元可置于控制室，对感温光缆的传送过来的信号进行解调，并输出相应信号。

3. 系统优势

与传统传感器相比较，电缆测温系统具有的天然优势，主要包括：
（1）连续分布式测量
光纤传感器是真正的分布式测量，可以连续的得到沿着探测光缆十公里的测量信息，误报和漏报率大大降低。同时实现实时监测。
（2）抗电磁干扰，在高电磁环境中可以正常的工作
光纤本身是由石英材料组成的，完全的电绝缘；同时光纤传感器的信号是以光纤为载体的，本征安全，不受任何外界电磁环境的干扰。
（3）本征防雷
雷电经常破坏大量的电测传感器。光纤传感器由于完全的电绝缘，可以抵抗高电压和高电流的冲击。
（4）测量距离远，适于远程监控
光纤的两个突出优点就是传输数据量大和损耗小，在无需中继的情况下，可以实现十公里的远程监测。
（5）灵敏度高，测量精度高
理论上大多数光纤传感器的灵敏度和测量精度都优于一般的传感器，实际已成熟的产品也证明了这一点。
（6）寿命长，成本低，系统简单
光纤的材料一般皆为石英玻璃，其具有不腐蚀、耐火、耐水及寿命长的特性，通常可以服役20年。综合考虑传感器的自身成本以及以后的维护费用，使用光纤传感器可以大大降低整个工程的最终经营成本。

4. 系统原理

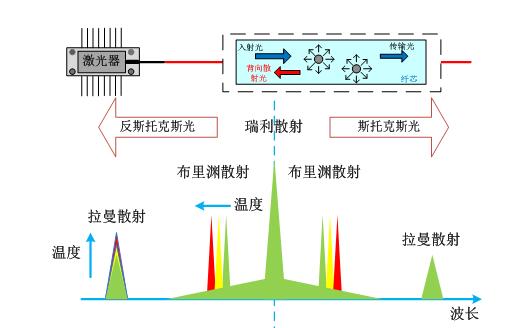

电缆测温系统（DTS）依据光纤的光时域反射（OTDR）和光纤Raman散射的温度效应，探测出沿着光纤不同位置的温度的变化，实现真正分布式的测量。在系统中光纤既是传输媒体又是传感媒体，光纤所处空间各点的温度场调制了光纤中的Raman散射光的强度，经波分复用器和光电检测器采集了空间温度信息，再经信号处理，系统解调后将温度信息实时从噪声中提取出来。利用光纤中光波的传播速度和背向光回波的时间间隔，对所测温度点进行定位。

5. 系统指标

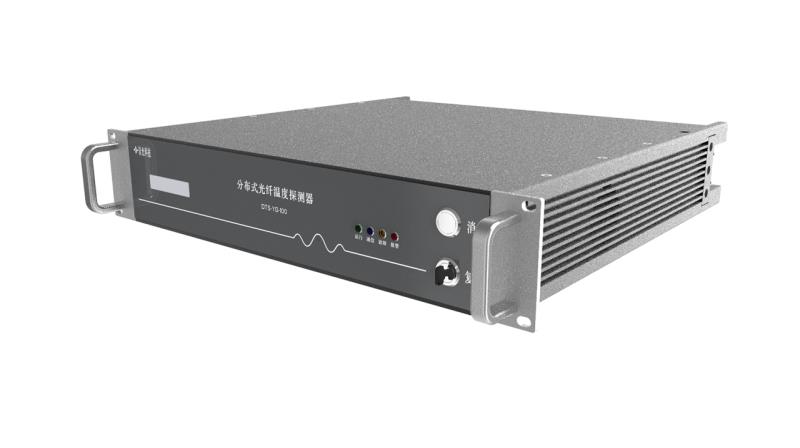

光纤线型感温主机

DTS-100主机是依据GB 16280-2014进行设计、开发和生产。根据国标产品分类要求，属于差定温、可恢复式、分布定位的探测型产品，DTS 主机代表着目前国际上的较高水平，无论在温度分辨率、空间分辨率、测量距离，还是测量时间上都高于其他公司的产品。

5. 系统指标光纤线型感温主机 DTS-100主机是依据GB 16280-2014进行设计、开发和生产。根据国标产品分类要求，属于差定温、可恢复式、分布定位的探测型产品，DTS 主机代表着目前国际上的较高水平，无论在温度分辨率、空间分辨率、测量距离，还是测量时间上都高于其他公司的产品。

扫二维码用手机看

类型	分布式光纤、差定温、可恢复式、分布定位、探测型
最大通道数	4/8通道
光纤类型	标准62.5/125多模光纤
单通道最大探测点距离	10/14 Km
温度精度	±1℃
工作温度	-10℃~50℃
定位精度	±1米
工作相对湿度	0%~95%
工作电源	24VDC±15%
保险丝额定电流/ 最大电流	1.4A/1.25A
功耗	＜20W
输出端子	1组常闭主机故障报警开关信号
通讯接口	RJ45网络输出（1路） RS485串口输出（1路） RS232串口输出（1路）
*信号处理单元外形尺寸(宽高深)*	436mm 89mm 503mm
安装方式	2U机箱/机架式（带显示屏幕）
感温光缆连接端口类型	E2000/APC
衰减	<0.6dB/km
最小弯曲半径	300mm
最大允许拉力	100N

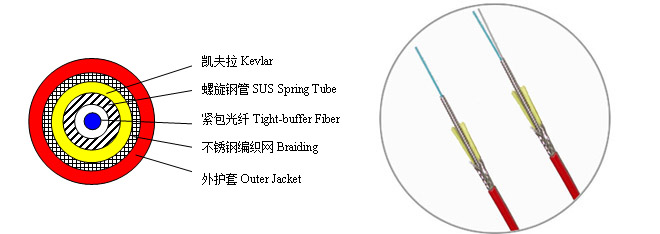

感温光缆

感温光缆是一种通用型测温系统（DTS）的探测光缆，可以适用绝大多数的DTS测温环境。光缆采用高强度的双层铠装设计，具有很好的抗拉、抗压等机械性能。感温光缆通过E2000连接器与测温主机连接。

感温光缆感温光缆是一种通用型测温系统（DTS）的探测光缆，可以适用绝大多数的DTS测温环境。光缆采用高强度的双层铠装设计，具有很好的抗拉、抗压等机械性能。感温光缆通过E2000连接器与测温主机连接。

光纤芯数	外径 (mm)	允许拉伸 (N)		允许压扁力 (N/100mm)		最小弯曲半径 (mm)		一般衰减 (dB/km)		适用温度范围 (℃)		净重 (kg/km)
光纤芯数	外径 (mm)	长期	短期	长期	短期	动态	静态	850nm	1300nm	长期	短期 2小时	净重 (kg/km)
1	3.0	200	400	3000	4000	60	30	≤3.0	≤1.0	-20～85	120	18
2	3.3	200	400	3000	4000	66	33	≤3.0	≤1.0	-20～85	120	22

系统功能与特点

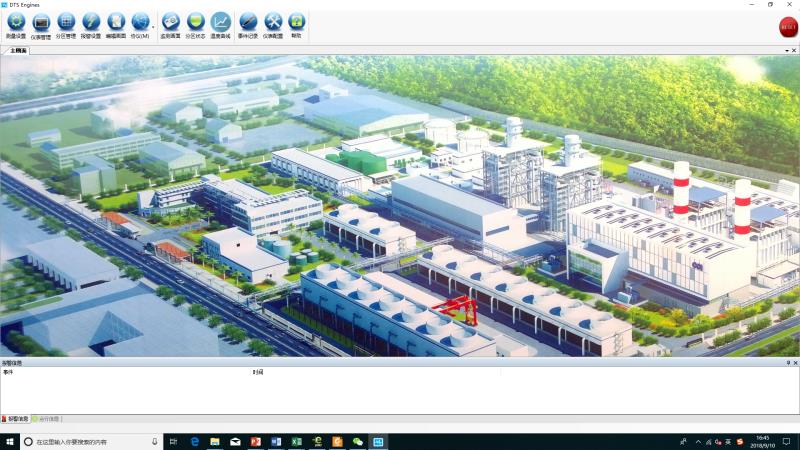

系统监控软件及主要功能

6. 系统功能与特点系统监控软件及主要功能：

实时数据采集: 从被监控区域逐点实时采集温度值,形成实时数据库；
实时数据显示：实时显示从当前区域采集所得到的温度；
定温报警：根据用户要求设置报警和预警温度，并可对被监控区域分段设置不同分区，每个分区可以任意设置报警值，对不同的部位进行不同标准的监控；
温升速率报警：被监控的区域达到按用户要求设置的温升速率预定值时，可以报警、指出报警区域所处的位置并做数据储存和打印；
历史数据显示：用户可以通过历史数据查询得到区域某时某刻、某点的温度、某时段的温度、最高温度；

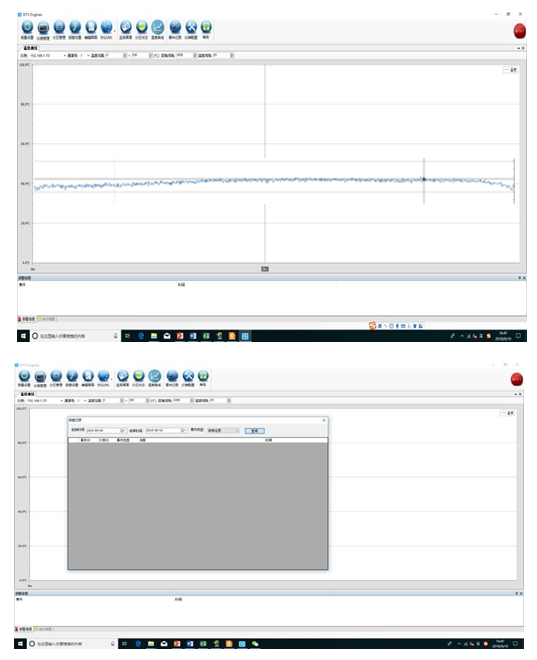

特性曲线显示：包括某时某刻温度分布曲线、某时段某点的温度变化曲线、某时段最高温度变化曲线；
远程监控诊断和维修：通过因特网，可实现对现场设备的远程监控、诊断和维修等。
探测系统实时监测，具有良好的响应特性；
温度的实时监控，实时显示每隔1米各点的温度变化。连续监测信号，任意温度点报警；
DTS系统是一个连续的监测信号，可设置多级定温报警和多级差温报警，或是两者的结合，基本消除误报，同时可根据现场要求对报警值进行修正。
DTS系统的温度信号和报警信号可以上传到消防主机和中控室。

系统特点

快速性

系统测温、定位速度非常高。系统主机内的激光发射装置每秒钟发射上万次的光脉冲，并将取样温度的平均值输出到显示系统，基本消除误差。

分布特性

DTS测温系统可提供连续动态监测长达十几公里范围内每隔1米各点的温度变化信号，可任意设置各级温度报警值。

先进性

该系统性能指标高、功能性最、可靠性高、技术最进。

准确性

该系统的温度分辨率达到0.1℃，温度精度±1℃；定位精度达±1m 。

易用性

监测系统提供的是一个连续的动态监测信号,系统可设置多级温度点报警即系统支持多级报警，如30℃初报警,40℃预报警,50℃采取措施等，并且可以根据环境不同进行报警点温度参数设定；
报警控制区可编程,并可按照用户的要求进行灵活设计，每一系统可针对环境变化可设置不小于100个不同报警控制区域。
系统的主机为开放通信协议，提供与工作站联接的通信接口，在中央控制室防灾报警工作站以汉化的图文方式显示温度曲线、报警位置、报警温度等全部信息；
系统可以通过RS232、LED、内置继电器、以太网或其它工业协议等输出形式与PC、消防报警系统等其它控制设备进行连动，进行声光报警，信号输出准确、完整；
系统独特优势
本系统设备采用电信级的一体化功能光模块化，并设计专用的光电集成器件和信号处理电路，实现系统全工作温度范围（-10~50℃；）内的超低的温度漂移（<2℃）并采用嵌入式控制系统，实现系统超低功耗工作；并且系统采用标准的2U机箱以及特殊的电磁兼容性设计，使系统的性能、稳定性和可靠性都非常好。

系统独特优势

本系统设备采用电信级的一体化功能光模块化，并设计专用的光电集成器件和信号处理电路，实现系统全工作温度范围（-10~50℃；）内的超低的温度漂移（<2℃）并采用嵌入式控制系统，实现系统超低功耗工作；并且系统采用标准的2U机箱以及特殊的电磁兼容性设计，使系统的性能、稳定性和可靠性都非常
