背景

当前以PON网络为代表的FTTH网络，成为主流宽带接入方式，走入千家万户。随着PON网络的普及和光网络终端用户的井喷式发展，“小区资源入网数据不完整”，“现场端口释放不完全”，“光纤配线环境不明晰”等问题导致运营商维护的PON网络资源的管理问题越来越严重，如何解决这些问题从而达到网络资源的精细化管理，已经迫在眉睫。ONU巡检低效、数量多、分布广，且多采用专用协议、监管困难传统的解决方法已经不能即时有效的解决这些问题。

资源清核查中的困境

1.源信息获取困境

PON口所接终端用户信息获取难：=====》用户关联信息
PON口所接终端设备当前使用状态获取难：=====》用户是否是在网用户、是否拆机、是否欠费、用户线路可否释放
PON口所接终端设备认证信息获取难：=====》设备认证号：LOID、SN、PASSWORD

2.无法进入用户家中进行信息确认：=====》客户上班不在家、客户不愿陌生人进入

3.巨大的人力成本；

以上这些问题，给运营商PON 网络资源的维护带来了极大的挑战，这就需要一个手持设备，充当PON OLT(Optical Line Termination光网络局端设备)的功能，能够读取PON ONU的认证码，从而满足小型、低功耗、低成本、简单易操作的市场需求，保障PON 网络的稳定运营。

当前主要的PON网络类型为EPON/GPON，EPON的认证方式分为LOID、MAC、Password认证等；GPON认证方式分为LOID、SN、Password等；虽然认证方式不一，但每个用户的认证码是唯一的，其配置在ONU上，可作为用于识别用户信息的标记。只需要分析出用户端ONU设备上所携带的认证码，即可通过认证码匹配运营商网管系统中的用户资料，维护人员可按照网管记录资料对现场做出整改从而完成资源核查的目的。

产品简介

针对运营商PON网络测试和运维需求，旭杰于2019年初推出了XJT-323 PON 资源核查仪。XJT-323能够在不影响PON网络正常工作的同时读取PON ONU以及PON OLT的测试信息，从而满足小型、低功耗、低成本、简单易操作的市场需求，保障PON 网络的稳定运营。

当前主要的EPON的认证方式分为LOID认证、Password认证等，GPON认证方式分为SN认证、Password认证、LOID认证等。虽然认证方式不一，但每个用户的认证码都不一样。其配置在ONU上，可作为用于识别用户信息的标记。EP80B能分析出用户端ONU设备上所携带的认证码，即可通过认证码匹配运营商网管系统中的用户资料。维护人员可按照网管记录资料对现场做出整改从而完成资源核查的目的。

仪表功能

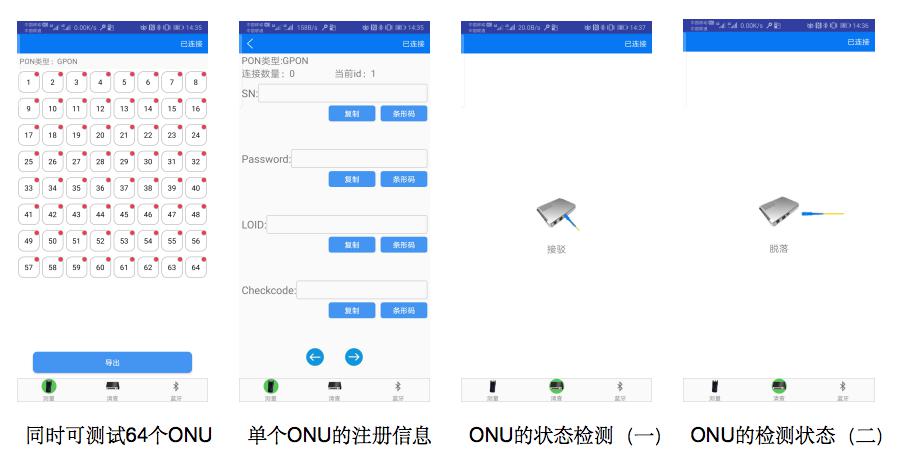

1、用户设备3种状态检测功能

注册成功：表明该用户线路为正常使用状态。
注册失败：表明该用户不在OLT注册列表内，未注册成功。
离线：ONU上电，但不工作。
接驳：表明该用户光纤已连接ONU，但ONU未通电。
脱落：表示该用户光纤未接入ONU，该线路资源可能为空余资源。

2、用户设备ONU信息读取功能

SN读取
Password读取
LOID读取
设备厂商识别
光网络工具
多波长光功率计
红光源
PON光功率计（选件）

3、数据上传/状态反馈（定制选配）

智能手机APP获取测量结果，将用户识别信息通过后台直接传输到运营商数据中心网管系统，更新数据库，并根据数据库信息，反馈当前用户状态（业务是否开通、是否欠费等），操作者根据该信息，判定是否需要释放该光纤资源

运营商工单或其他运维系统的终端手机APP，访问仪表在智能手机上的控制APP，获取测量结果，上传数据到数据中心网管系统，更新数据库，并根据数据库信息，反馈当前用户状态（业务是否开通、是否欠费等），操作者根据该信息，判定是否需要释放该光纤资源

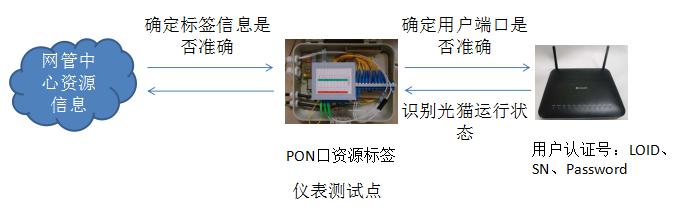

仪表使用场景及流程

在分线箱进行测试：

1、用户光纤连接有光猫设备且正常开启状态下测试用户认证号：

        ----若与PON口标签信息、网管中心一致，则资源信息准确；

        ----若有不一致则可进行整改

2、若测试用户认证号与网管数据匹配后，该用户为长期欠费用户，则可视情况释放该用户资源

3、若测试该用户线路未连接用户光猫，则可直接释放该线路PON口资源

产品特点

1.可减少资源核查的工作流程复杂性，节约时间；

2.可检测出长期欠费用户；

3.可对用户端进行弱光分析，提升用户体验；

4.可通过手机显示结果，将结果保存在手机上；

5.可将结果上传运营商服务器，接收数据反馈（定制选件）；

6.可开放后台数据库接口给运营商手机APP，用于数据访问和分析（定制选件）；

7.可根据客户需求定制功能；

8.一机多用，可同时支持EPON、GPON网络；

9.不影响PON网络正常通信，并同时进行PON业务测试。

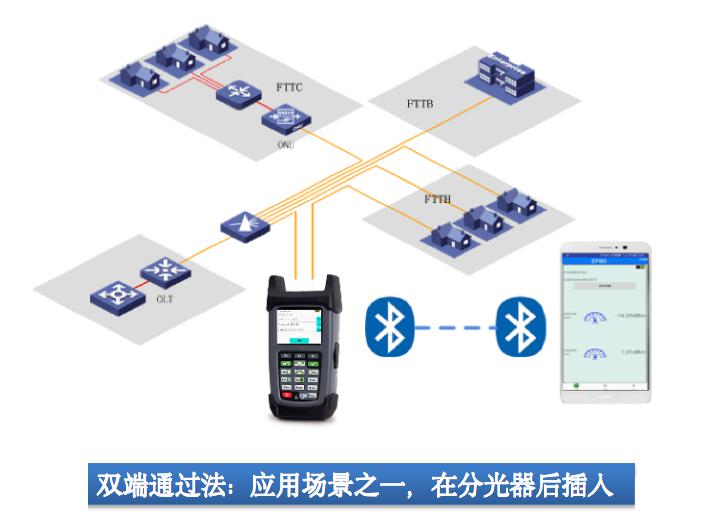

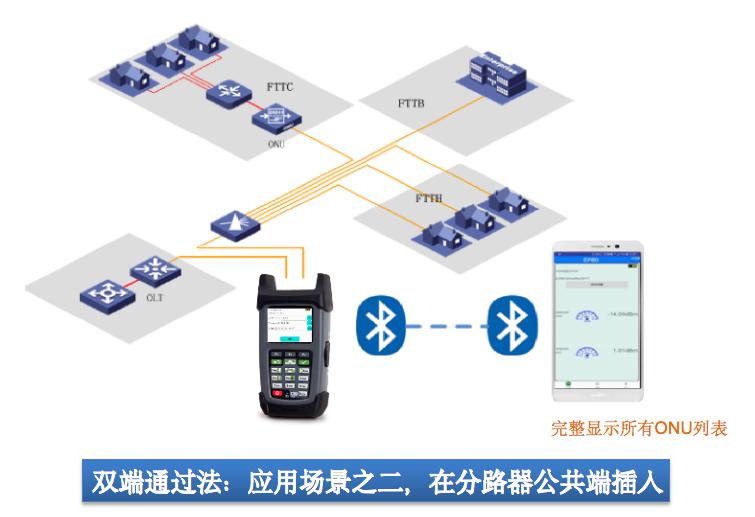

10.应用场景灵活，可单个ONU测试，也可用于分路器前同时对最多64个ONU进行测试，获取信息列表

11.集成常用工具多波长光功率计、红光源、PON光功率计（可选）；

12.现有认证方式下均可有效读取其识别码；

13.轻便易于携带；

14.待机时间长。
