通信机房智能小母线
产品概述
智能小母线，是针对数据中心提供的一款绿色节能、安全、可靠、经济的模块化末端配电产品。传统数据中心末端配电解决方案采用配电列头柜加电缆的星形架构对末端 PDU 进行供电，智能小母线则采用五线三相制母线槽，通过总线式架构对末端PDU进行供电。

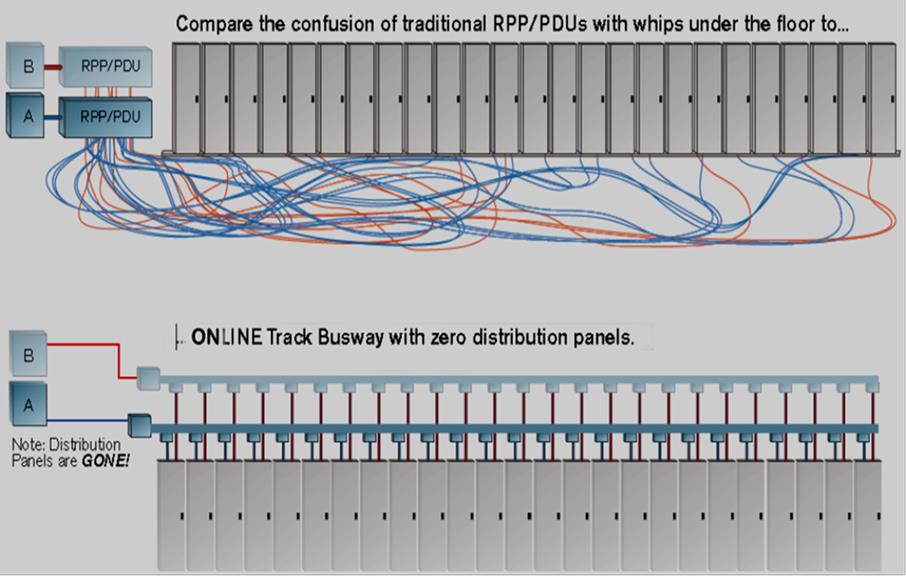

智能小母线与传统数据配电方案优势对比图
产品优点
1. 始端箱铜排采用焊接方案，不存在连接故障，直线段采用铜排嵌入搭接方式，连接牢靠，插接箱两面接触插接，搭接牢靠。降低了传输故障。所有连接件均有防错装装置，不存在人为施工造成故障。
2. 智能母线小母线采用铝合金外壳，不存在施工过程造成导体损坏。铜排由绝缘层完全包裹，手伸进也不会有触电风险。安装完用密封盖板完全密封，防护等级可达 IP55，外壳强度高，安全性高。
3. 可针 对不同机柜容量调整配电配置，空间足够可无缝灵活扩容。插接箱即插即用，可灵活调整安装位置。
4. 占用空间较小，风阻小对制冷效率的影响较小，母线铜排采用 TU1 无氧铜材质，导电率高，压降小，能量损耗小，理论上节能：3-5%。
5. 智能母线小母线，只需400mm 的水平安装空间，同时取消了列头柜增加了一台机柜，有效了保护了投资回报率，理论上1000 台机柜至少比传统方案增加50 台机柜的空间
6. 智能母线小母线，只需铺设母线槽，所有连接均采用插接架构，直线段安装简单方便，插接箱即插即用，可以快速安装，比传统方案节省 60%的安装工期。
7. 插接箱支持带电热插拔，运行维护简单，母线的使用寿命长 30 年，运维成本低。
8. 断路器安装在插接箱内，一般安装 3 支 或 1 支，不易有较大温升，不会造成跳闸断电事故。
主要特点
1. 一次成型的铝镁合金外壳，外壳厚度 2.5mm. 外壳表面光滑平整，具有很高的耐腐蚀性，结构强度测试外壳强度 200MPa。满足 GB/T7251.2-2006 的 8.2.10.1 和 8.2.10.2 的要求，耐压力强度测试满足 GB/T7251.2-2006 的 8.2.12 的要求。母线外壳表面进行环氧树脂静电喷涂或进行氧化处理，以达到良好的防腐蚀效果。
2. 2、 5 种容量规格：100、160、250、400、630A、采用五线三相制；4 种标准长度：1m、2m、2.4m、3m；非标准长度：0.3m 至 2.99m。
3. 4条带电导体，采用截面积相同的高纯度(99.99%)、高导电率（99.99IACS）TU1 无氧铜冷接成反 M 形, 为了降低接触电阻、防止氧化、消除电化腐蚀，铜排表面进行镀锡处理，插接点接触点采用镀银插脚。
4. 母线槽导体采用聚脂绝缘介子包裹，布置间距最小 20mm,最大 30mm。通过铝镁合金外壳内部特定的支撑轨道固定，更牢靠的支撑导电全，整条铜排均被绝缘包裹，铜排不裸露，无触电风险。
5. 250A 以下 PE 线采用截面积 100%等于相线容量铜排，400A-630A 采用截面积不小于相线容量 50%铜排。为了降低接触电阻、防止氧化、消除电化腐蚀，铜排表面进行镀锡处理，插接点接触点采用镀银插脚，并保证与外壳等电位。
6. 母线槽与母线槽之间连接采用专用的连接件进行连接，连接件由聚脂绝缘介子及连接铜排组成，采用专用工具进行安装，同时配置防松动专用紧固件。为了降低接触电阻、防止氧化、消除电化腐蚀，连接铜排表面进行镀银处理。
